F743X液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

液动盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

F743X液动扇形盲板阀结构特点：

1、采用扇形结构，阀门启闭作<90°的回转，启闭迅速自操作灵活方便。

2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。

3、增加了水冷机构的阀门，最高耐温≤450℃，尤其适用干法除尘及冷却系统。

4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

5、泄漏率：符合GB/T13927。

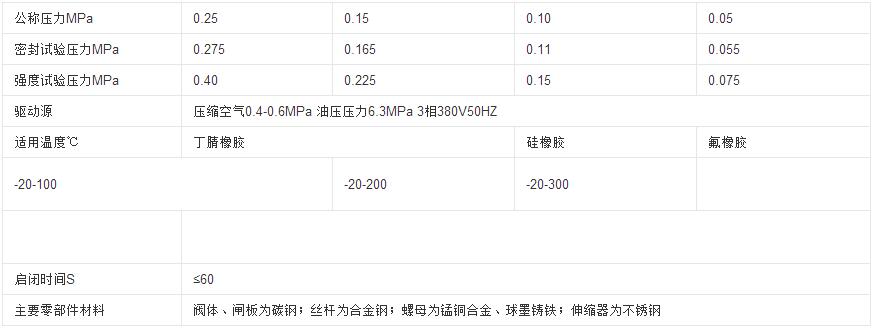

F743X液动扇形盲板阀性能参数：

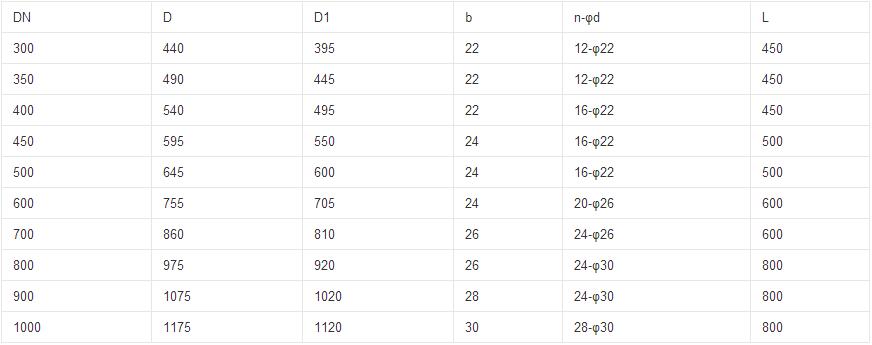

F743X液动扇形盲板阀连接尺寸：
