一、F9T43X电动推杆扇形盲板阀产品概述

本系列盲板阀，系GB6222-2005«工业煤气安全规程»要求的可靠切断气体介质的设备。应用于工矿企业、市政、环保等行业的气体介质管道系统中。尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。该盲板阀有气动、液动、电动、电液动、手动等驱动方式。并根椐不同规格采用不同的结构形式。以适应用户的能源条件、环境条件和工况条件的要求。该系盲板阀与其他在管道中做切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。

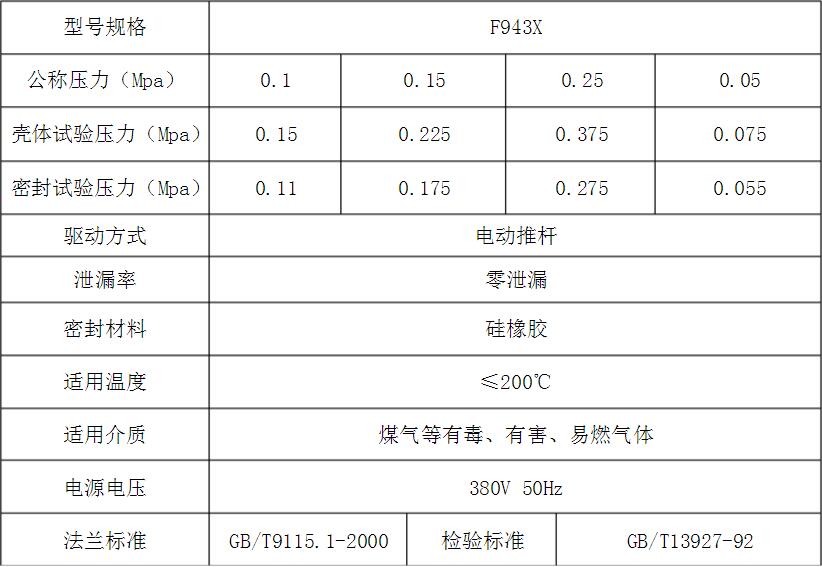

二、F9T43X电动推杆扇形盲板阀主要性能

三、F9T43X电动推杆扇形盲板阀结构特点

该阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、装置等零件组成，并由底座、支撑柱构成一个刚性结实构体。阀门中设有阀体夹紧装置和阀板移动装置，阀体夹紧装置通过杠杆副和丝螺旋副驱动左右阀体完成松开夹紧动作，阀板移动装置驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

四、F9T43X电动推杆扇形盲板阀安装注意事项

盲板阀在开启时左、右阀体应有16-20mm的轴向位移。因此,管路在阀门开启闭的过程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。盲阀在能够保证管道外力不作用于阀门上的情况下对安装位置不做规定。本阀不得承受由于管道热胀冷缩或其它原因发生的外力对其产生推拉扭曲作用，长结构型的伸缩器只用于阀门本身的启闭,不能代替管路中应设有的彭胀器。管道中各种因素产生的外力也不应作用于该伸缩器。

五、F9T43X电动推杆扇形盲板阀操作方法

首先启动阀体夹紧装置，夹紧装置通过丝杆和左、右旋螺母的驱动使阀体和阀板完全脱离；再开启阀板移动装置，使阀板沿轴旋转，由盲孔变为通孔达到阀门开的目的，随后再启动阀体夹紧装置，检查左右阀体、阀板是否贴紧及电动装置动作时限位开关是否动作。
