一、液动角式排泥阀工作原理

　　液动角式排泥阀由角阀体、液压缸、活塞（隔膜）、阀杆、阀瓣组成。设计合理，使用方便，密封性能好，经久耐用。阀门由液压缸和角截止阀两部分组成。液压缸作为动力驱动阀板一般只需3秒钟即可打开。排泥阀必须配备手动换方阀或电磁阀，以远程控制排泥阀的开关。

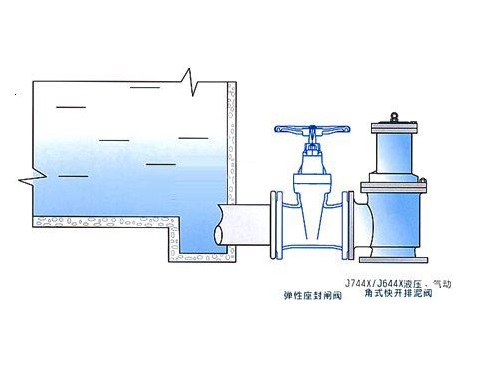

二、液动角式排泥阀安装图

三、液动角式排泥阀调试记录

　　液动角式排泥阀是一种以液压源为执行机构的角截止阀。一般用于城市水厂和污水处理厂沉淀池底部的污泥排放，排泥阀前面一般需要安装闸阀进行维护。液动角式排泥阀的安装应考虑在维修过程中排除管道沉积物和排空污物的场所。排泥阀应安装在原管道zui低点，并选择与排污水流成切线的排泥三通。还应考虑排放过程中冲洗对附件基础的影响，安装后应及时关闭排泥阀。
