套筒排泥阀工作原理

　　PNF套筒排泥阀一般用于沉淀池排泥井内的池外排泥。由于其结构为内外伸缩套筒，也可用于配水井或出水井内的水位调节，如单管吸泥机出泥、气浮出水等，一般由碳钢或不锈钢制成。

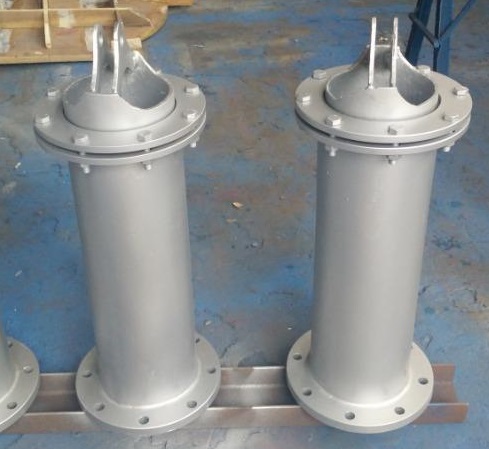

套筒排泥阀图片

套筒排泥阀堵塞了怎么办

　　PNF套筒排泥阀常见堵塞，因为内简出口直径方向安装了提升横担。排泥阀全开时，污水中的丝状杂物在水头压力的作用下倒挂在横担上。一段时间后，横担上会覆盖丝状杂物，堵塞排泥阀出口，减少污泥回流。

　　根据PNF套筒排泥阀堵塞的实际情况，可采用改装后侧面排水的排泥阀。拆下套筒排泥阀，取60厘米长的原套筒排泥阀内筒，用直径220毫米的不锈钢盘焊接密封内简一端，挖出距端105毫米的内简壁直径，以200毫米长的圆孔为出泥口，在原预埋排泥立管法兰上安装密封橡胶圈，防止回流污泥从两简之间泄漏，将改装后的内简安装在排泥立管内，延长排泥阀提升杆，固定在内筒上端的不锈钢盘上，这样当所有内简下降都隐藏在排泥立管内时，排泥阀关闭，停止污泥回流，当内简下降205汤米露出排泥口时，回流污泥从排泥口排出。原沉淀池排泥阀实际静压水头仅0.7米。排泥阀改造后，静压水头可达1.6米，不增加排泥管数量和直径，达到增加回流比的目的。由于出泥口没有横担阻塞，解决了出泥口堵塞问题，实际回流比通过回流泵的运行量进行调整。

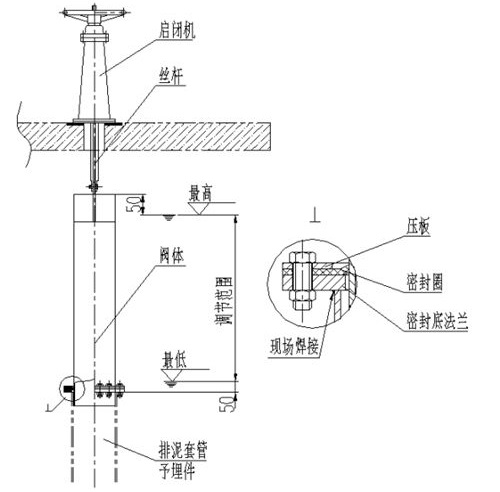

套筒排泥阀内部结构图

套筒排泥阀带启闭机

　　PNF套筒排泥阀带启闭机主要由启闭机、阀体、调节筒、密封底法兰、密封圈、压板、螺杆等组成。套筒排泥阀适用于反应池、滤池、沉淀池等排泥管道。当水深H超过3米时，应另行注明。一般用于小型工程沉淀池的池内排泥。套筒排泥阀安装在形成锥形底面的池底(以便完全排除池内的底泥)，一般与启闭机配套使用。如果套筒排泥阀启闭力小，可以直接加长手轮使用。使用形式有一个以上，主要材料一般是碳钢和不锈钢。
