气动疏水阀的信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。

　　根据热电厂设备疏水而专业设计生产的新一代蒸气疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。

气动疏水阀的工作原理

　　由正作用和反作用之分，其公称通径等级DN(MM)由20~100;公称压力等级PN由150lb(2。0MPa)等多个等级之分;气源压力(MPa)0。14-0。4;信号范围Pr(KPa)20-100;40-200;泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。

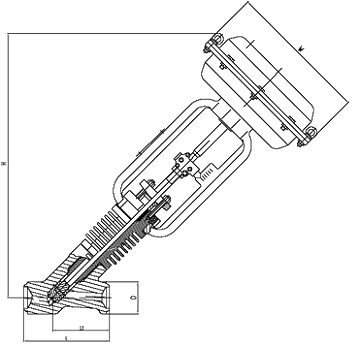

　　气动薄膜执行机构和Y型疏水阀二部分组(图1)Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。执行机构有正、反二种作用形式;当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。

　　阀芯、阀座采用整体硬质合金，关闭内漏〈=VI级，可拆卸中腔密封设计，杜*外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。

气动疏水阀的特点:

　　1、阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和*的流道形状设计使介质近于直线的方式，阀门具有*的Cv值，产生比其它形式阀门更低的压降。

　　2、阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理)，结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。

　　3、采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。

　　4、阀瓣密封面堆焊硬质合金，该合金具有*佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。

　　5、阀杆填料采用进口的特种填料，能起到*的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜*外漏。

　　6、采用气动装置作为执行机构,对阀门的控制*,安全,有效.

　　7、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

气动疏水阀的标准规范：
