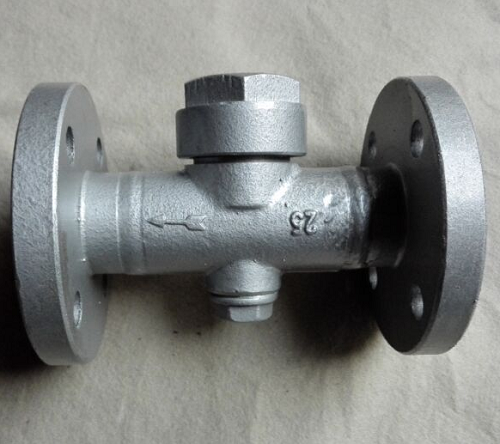

Y型热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。 当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。 1、疏水阀无需调整或改变内部件即可在整个工作范围内工作。 2、结构紧凑、简单、重量轻，就其尺寸而言排量大。 3、疏水阀可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀。 4、疏水阀不会被冰冻损坏，但当碟片处于垂直方向且直排大气时碟片边缘容易磨损。 5、由于碟片是*的运动部件，维护起来很方便，无需从管道上拆下疏水阀。 6、疏水阀开关时发出清脆的“咔嗒”声，可很容易监试疏水阀的工作状态。 1、疏水阀不能在低压差下工作，因为在这种情况下，碟片下面的流速较低，不足以产生低压。 2、疏水阀的进口压力不能太低(一般不低于0.25 bar g)，且背压不能高于进口压力的80%。 3、疏水阀在启动阶段如果进口压力增加较慢，可排放大量空气，但是，若压力增加较快，空气流速过快就会像蒸汽那样形成气阻，这样就要和其并联安装一个热静力式排气阀。如今的疏水阀，有了内置的防气阻碟片，这样碟片上部的空气就能排放掉，不会形成气阻。 4、该疏水阀排放时，有噪声，不能用于某些场合，如医院的病房或手术室。但可以在疏水阀上安装消音器，能大大降低噪声。应该注意，疏水阀选型不能过大，否则会动作过频，增加磨损，主管疏水要安装低排量的疏水阀，并要正确安装集水槽。Y型热动力式疏水阀的适用范围
Y型热动力式疏水阀的零件材料
阀体 锻钢 阀帽 不锈钢 阀盖 锻钢 阀片 不锈钢 阀体密封面 不锈钢 Y型热动力式疏水阀的排水量
产品型号 DN 工作压差（MPa） 0.05 0.15 0.4 0.6 1 1.6 2.5 CS19H-16C
CS49H-16C15.20.25 150 280 400 475 600 800 32.40.50 550 650 900 1200 1700 2100 CS19H-25
CS49H-25
CS69H-2515.20.25 1717 1828 2536 2701 3202 3581 32.4 56 119 321 470 534 50 1800 2050 2600 3000 3500 4300 5000 CS19H-40
CS49H-40
CS69H-4015.20.25 56 119 321 470 534 32.40.50 1800 2050 2600 3000 3500 4300 5000 Y型热动力式疏水阀的外型连接尺寸
产品型号 DN 螺纹连接（mm） 承插焊连接（mm） 重量（kg） 法兰连接（mm） 重量（kg） RC L H H1 L H H1 D t L H H1 D K d c f N-Φ CS19H-16/25C
CS49H-16/25C
CS69H-16/25C15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13 20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.7 25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78 32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8 40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84 50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62 CS19H-40
CS49H-40
CS69H-4015 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13 20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.7 25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78 32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7 40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82 50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-14 14.14 Y型热动力式疏水阀的特点
Y型热动力式疏水阀的缺点：
热动力式疏水阀有哪些种类
热动力式疏水阀应如何选型
Y型热动力式疏水阀被称为自动排水器或凝结水排放器，其分为蒸汽系统使用和气体系统使用。疏水器装在用蒸汽加热的管路终端，其作用把蒸汽加热的管道中的冷凝水不断排放到管道外。大多疏水器可以自动识别汽、水(不包括热静力式)，从而达到自动阻汽排水的目的。疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用。
