管道静态混合器是使流体在管道内流过时,通过某一构件或混合元件的作用而达到均匀混合的目的,是一种无任何机械运动部件的混合器。工业上常采用的管道混合器有静态挡板式、孔板式、三通式混合器等几种型式，道混合器的材质分塑料，玻璃钢，碳钢和不锈钢，采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道静态混合器的适用范围

　　1. 城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用;

　　2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用;

　　3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理;

　　4.工业废水进行酸碱中和混合作用;

　　5. 几种工业废水进行混合均化处理。

管道静态混合器的技术参数

　　1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的*大流速可达1.5m/s。有条件时，将管径放大50～100mm，可以减少水头损失;

　　2. 混合器节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数;

　　3. 混合器管内水压按1.0kg/cm2考虑，也可根据实际压力进行设备加工;

管道静态混合器的安装说明书

　　混合器安装在架空管道时，必须用管道支架固定，埋地管道可安装在检查井内;

　　混合器安装不受方向限制，可以水平、垂直或其他组合方式;

　　3.各种药剂的投加位置，应在管道混合器前端，并大于0.3米;

　　4.投加药剂的管道自行设计，可按全国给水排水标准图进行安装，但管内流速必须大于1.0米/秒。

管道静态混合器的特点

　　1. 连续工艺，混合过程不被打断;

　　2.剪切力*小不破坏混合物，如：絮凝体;

　　3. 混合效果为可计算控制的(CoV偏离度)，应客户需求CoV范围*高为5%，流体在整个截面上的浓度是连续而平衡的，因此测量值具有很高的代表性，可对装置进行有效的控制;

　　4. 混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷;

　　5.没有运动部件，不存在磨损，几乎没有维护费用;

　　6.传质效率很高，压降和能量消耗非常低;

　　7. 不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质;

　　8. 对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。

管道静态混合器的种类（分类）

喷嘴式

　　将待混的两种或两种以上流体的量调整到预定配比后，以较高流速的流体将较低流速的流体带入一根管道，待混流体汇流后经过一段距离达到混合。

涡流式

　　两种流体流经一涡流室得到混合。涡流室为2个流体入口，一个出口，流体以切线方向进入涡流室。

异形管道混合器

　　两种流体流经装有促进混合的元件的管道得以混合。这种设备适用于气体或较低粘度液体的混合，例如家用煤气灶就是以煤气将空气带入管道混合后再输送到火嘴燃烧的。

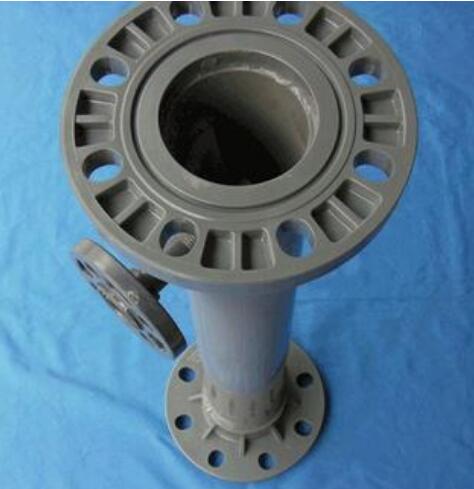

管道静态混合器

　　这种混合器由管子和内装的促进混合的元件等组成。混合元件常用的形式有螺旋片式和混合头式。静态混合器结构简单紧凑，无传动部件，物料停留时间短(一般仅数秒)，混合效率高，能耗低，安装维护和清洗方便。它主要用作高粘度液体的混合器和气液反应器等。
