国标电站闸阀

质量稳定:实行全过程质量监控，细致入微，全方位检测!

价格合理:高效率内部成本控制，减少开支，让利于客户!

交货快捷:先进高端生产流水线，充足备货，缩短交货期!

具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜

客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数

特殊要求:我公司另可根据客户要求定做各种非标产品以及美标日标

所属类别:闸阀系列
产品名称:国标电站闸阀
产品型号:Z60YY
销售电话:13817855033

微信扫码咨询

产品详情

Z60YY国标电站闸阀产品引用标准
设计与制造：E101 JB/T3595 DL/T531
结构长度：E101 JB2766 GB/T15188.1
压力温度等级：E101 JB/T3595
试验与检验：E101

Z60YY国标电站闸阀产品用途
焊连接的闸适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等。

Z60YY国标电站闸阀产品结构特点

1.设计制造按JB/T3395等标准，可与国产设备配套使用。
2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。
3.闸板和阀座的密封面采用司太立（stellite）钴基硬质合金扒焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

Z60YY国标电站闸阀主要零件的材料说明

阀体WCB、A105WC6、12Cr1MoVWC9、12Cr1MoV阀盖WCB、35WC6、12CrMoVWC6、12Cr1MoV支架WCBWCBWCB闸板WCBWC6WC9阀杆2Cr1325Cr2MoV、20Cr1MoV1A25Cr2MoV、20Cr1MoV1A阀座25304304密封环包覆垫、增强柔性石墨填料增强柔性石墨阀杆螺母ZCuA110Fe3

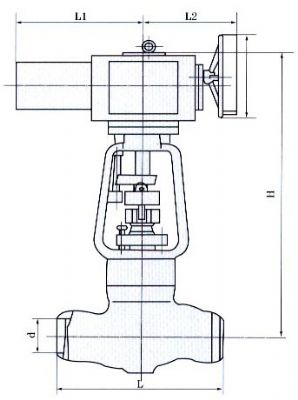

Z60YY国标电站闸阀产品尺寸

Z60YY国标电站闸阀
