可调式减压阀组原理：

　　可调式减压阀组组由4个阀组成：自动阀、量程阀、快开阀、遥控阀组成。 自动阀：在减压阀组控制顶压时实现自动调节。 量程阀：在自动阀自动控制时起辅助调节作用。 快开阀：用于故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。 遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。

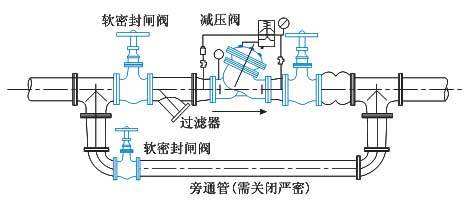

可调式减压阀组安装图：

可调式减压阀组的安装注意事项：

　　可调式减压阀组安装前，施工人员应阅读并熟悉可调式减压阀组 说明书，认真核对到货产品的性能参数及规格应与设计图纸相一致。

　　1、减压阀组应在连接管道检验合格后安装。安装前，应将阀组上游管道冲洗干净。管道内不得残留有泥沙、石子、焊渣等杂物。并认真检查阀组各组件内部是否清洁;

　　2、安装时，可调式减压阀组组各组件上标示的流向应与管道水流方向一致。

　　3、减压阀应整机安装，不得擅自拆卸阀体原装部件。

　　4、减压阀水平安装时其阀体呼吸孔应朝下或朝向侧面，垂直安装时阀体呼吸孔口应设置于易观察、检查之方向。

　　5、减压阀组前、后压力表表盘的安装，可在阀组安装完成后进行。

　　6、减压阀组件、附件与管道之间的连接和支架的设置应牢固。并在阀组安装完成后、现场调试前将阀组前、后控制阀处于关闭状态。
