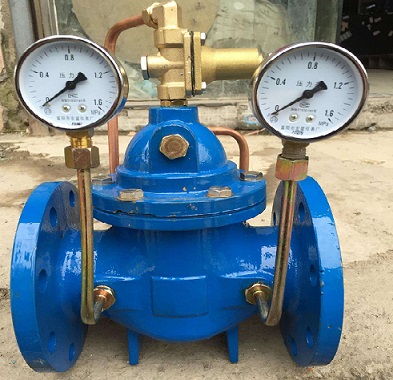

200X可调式减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

200X可调式减压阀工作原理：

　　200X可调式减压阀当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

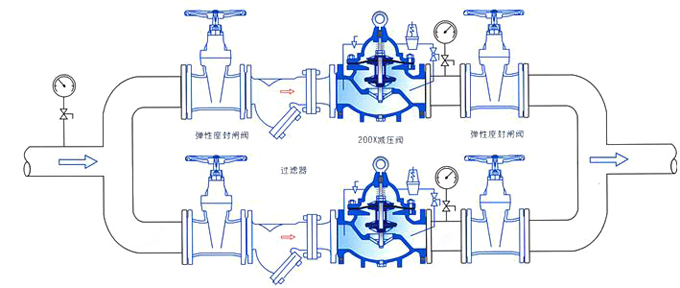

200X可调式减压阀安装图：

　　200X可调式减压阀调节导阀弹簧即可设定出口压力。本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X可调式减压阀的技术参数：

200X可调式减压阀的零件材料：

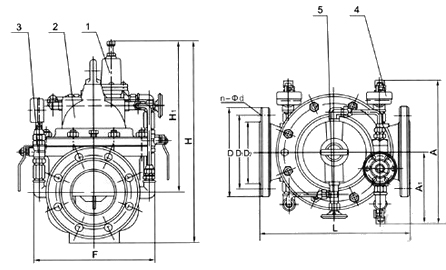

200X可调式减压阀的结构图：

200X可调式减压阀的连接尺寸：

200X可调式减压阀为什么水平安装（能竖向安装吗？）

　　( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

　　( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

　　( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

　　( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

　　( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

　　( 6 )活塞式可调式减压阀应设置在介质单向流动的管路上。

　　( 7 )活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。

　　( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网≤位置 等存气段 应设置自动排气阀。

　　( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

　　( 10 )阀门安装前应做强度和严密性试验。

　　( 11 )阀门的强度和严密性试验应符合以下规定。

　　A、阀门的强度试验压力为公称压力的1.5倍;

　　B、阀门的严密性试验压力为公称压力的1.5倍;

　　C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

　　D、阀门试验持续时间按上表。

　　当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：

　　活塞式可调式减压阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设置在报警阀前(沿水流方向)，与单个报警阀配套设置的减压阀，可不设备用减压阀;与多个报警阀配套设置的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应采用热水型减压阀。

　　采用干管干管循环方式(半循环方式)的热水供应工程，减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。

　　当可调式减压阀公称直径不大于50mm时，应采用直线式减压阀;当大于50mm小于100mm时，宜采用先导式减压阀。

　　对用水量*不均匀的某些高层民用建筑(如旅馆、住宅、医院)，在有安静要求的场合，可调式减压阀 宜异径 并联设置。异径并联设置时应符合下列要求：

　　采用干管干管循环方式(半循环方式)的热水供应工程，减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。
