YQ98001活塞式可调式减压阀工作原理：

　　YQ98001过滤活塞式可调减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。

　　活塞式可调式减压阀(又名水利控制阀)就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。

YQ98001过滤活塞式可调减压阀怎么调压力：

　　YQ98001过滤活塞式可调减压阀由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。过滤活塞式减压阀减压*，性能稳定、安全可靠、安装调节方便，使用寿命长。过滤活塞式减压阀可用于生活给水、消防系统及工业给水系统。

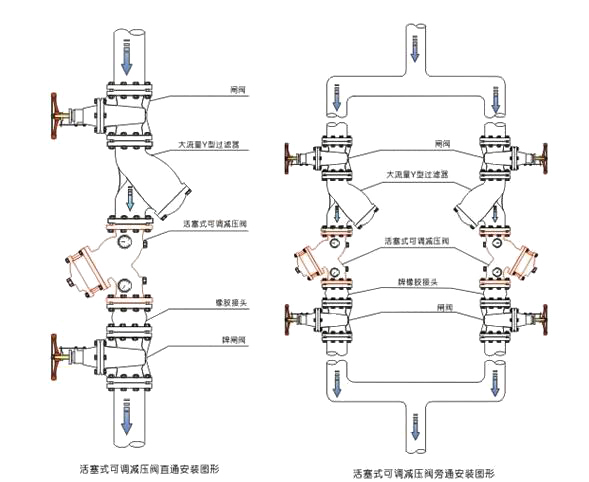

YQ98001活塞式可调式减压阀的安装示意图：

YQ98001过滤活塞式可调减压阀的技术参数：

　　产品型号：YQ980001; 公称压力：1.0、1.6、2.5MPA; 阀体材质：铸铁、铸钢; 过滤网：不锈钢; 密封圈：丁腈橡胶; 阀杆：2Cr13; 温度：≤80℃; 连接：法兰式; 介质：水

YQ98001过滤活塞式可调减压阀的零部件材料：

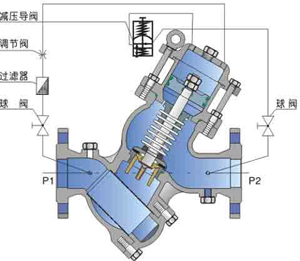

YQ98001过滤活塞式可调减压阀的结构尺寸：

　　活塞式可调式减压阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。

YQ98001过滤活塞式可调减压阀的特点:

　　1.本阀调整操作灵活方便,调整范围大,可靠.

　　2.减压效果*佳,无论上游压力及流量如何变化,设定的下游压力均恒定不变.

　　3.活塞密封圈采用双Y型自密封橡胶,使用寿命长;活塞传动,平稳可靠,可任何角度安装.

　　4.既可减动压,又可以减静压.

　　5.Y型号宽体阀腔,流阻小.抗汽蚀性强,无噪音.

　　6.自带过滤装置及防震压力表,使装尺过缩短约40%,减少占用空间,节省投资成本.

　　7.内外表面均喷涂环保涂层,确保产品的防腐蚀及安全性.如使用在海水中订货时需注明。

YQ98001过滤活塞式可调减压阀的设计选用要点：

　　( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

　　( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

　　( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

　　( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

　　( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

　　( 6 )活塞式可调式减压阀应设置在介质单向流动的管路上。

　　( 7 )活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。

　　( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网≤位置 等存气段 应设置自动排气阀。

　　( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

　　( 10 )阀门安装前应做强度和严密性试验。

　　( 11 )阀门的强度和严密性试验应符合以下规定。

　　A、阀门的强度试验压力为公称压力的1.5倍;

　　B、阀门的严密性试验压力为公称压力的1.5倍;

　　C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

　　D、阀门试验持续时间按上表。

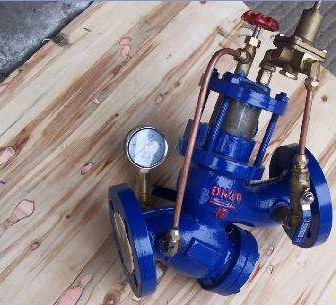

YQ98001过滤活塞式可调减压阀的实物图:

YQ98001过滤活塞式可调减压阀的安装注意事项：

　　当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：

　　活塞式可调式减压阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设置在报警阀前(沿水流方向)，与单个报警阀配套设置的减压阀，可不设备用减压阀;与多个报警阀配套设置的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应采用热水型减压阀。

　　采用干管干管循环方式(半循环方式)的热水供应工程，减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。

　　当可调式减压阀公称直径不大于50mm时，应采用直线式减压阀;当大于50mm小于100mm时，宜采用先导式减压阀。

　　对用水量*不均匀的某些高层民用建筑(如旅馆、住宅、医院)，在有安静要求的场合，可调式减压阀 宜异径 并联设置。异径并联设置时应符合下列要求：

　　采用干管干管循环方式(半循环方式)的热水供应工程，减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。

　　活塞式可调式减压阀的变化

　　在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。

　　由于水利控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水(含消防)系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。
